การเลือกชนิดของสายไฟฟ้า เพื่อติดตั้งในระบบไฟฟ้าแรงต่ำ

ผู้ช่วยศาสตราจารย์ ดร.นภดล วิวัชรโกเศศ

การออกแบบระบบการจำหน่ายกำลังไฟฟ้าในระบบไฟฟ้าแรงต่ำ (LV power distribution) นั้น วิศวกรไฟฟ้าที่เป็นผู้ออกแบบจะต้องพิจารณาเลือกวิธีการติดตั้งและชนิดของสายไฟให้เหมาะสม ไม่เพียงแต่ให้เกิดความปลอดภัยต่อผู้ใช้งานไฟฟ้าเท่านั้น แต่จะทำให้ช่างไฟฟ้าสามารถติดตั้งงานระบบไฟฟ้า ได้แก่ ท่อไฟฟ้า (Conduits) รางเดินสายไฟ (Wireways) รางเคเบิล (Cable trays) จนไปถึงการเดินสายไฟฟ้า ได้สำเร็จตามแผนที่วางไว้ ซึ่งจะส่งให้การติดตั้งเป็นไปอย่างมีคุณภาพและถูกต้องตามมาตรฐาน

การเลือกสายไฟฟ้าสำหรับระบบไฟฟ้าแรงต่ำ

โดยทั่วไปสายไฟฟ้าที่นำมาใช้เดินสายและติดตั้งในงานระบบแรงต่ำจะมีอยู่ 2 กลุ่มหลัก ๆ ดังนี้

1. สายไฟฟ้าทองแดงหุ้มฉนวนไม่มีเปลือกนอก

(60227 IEC 01, 60227 IEC 02 และ 60227 IEC 07 เป็นต้น) สายไฟฟ้าประเภทนี้จะเหมาะสมกับงานทั่วไป ได้แก่ เดินลอยในอากาศบนวัสดุฉนวน หรือเดินในช่องเดินสายได้แก่ ท่อไฟฟ้า หรือรางเดินสาย แต่เนื่องจากเป็นสายไฟฟ้าที่ไม่มีเปลือกนอก การเดินสายกลุ่มนี้เลยต้องมีการป้องกันน้ำเข้าช่องเดินสายกรณีติดตั้งภายนอกอาคาร รวมทั้งห้ามเดินร้อยท่อฝังดินหรือฝังดินโดยตรง และห้ามใช้ติดตั้งบนรางเคเบิล

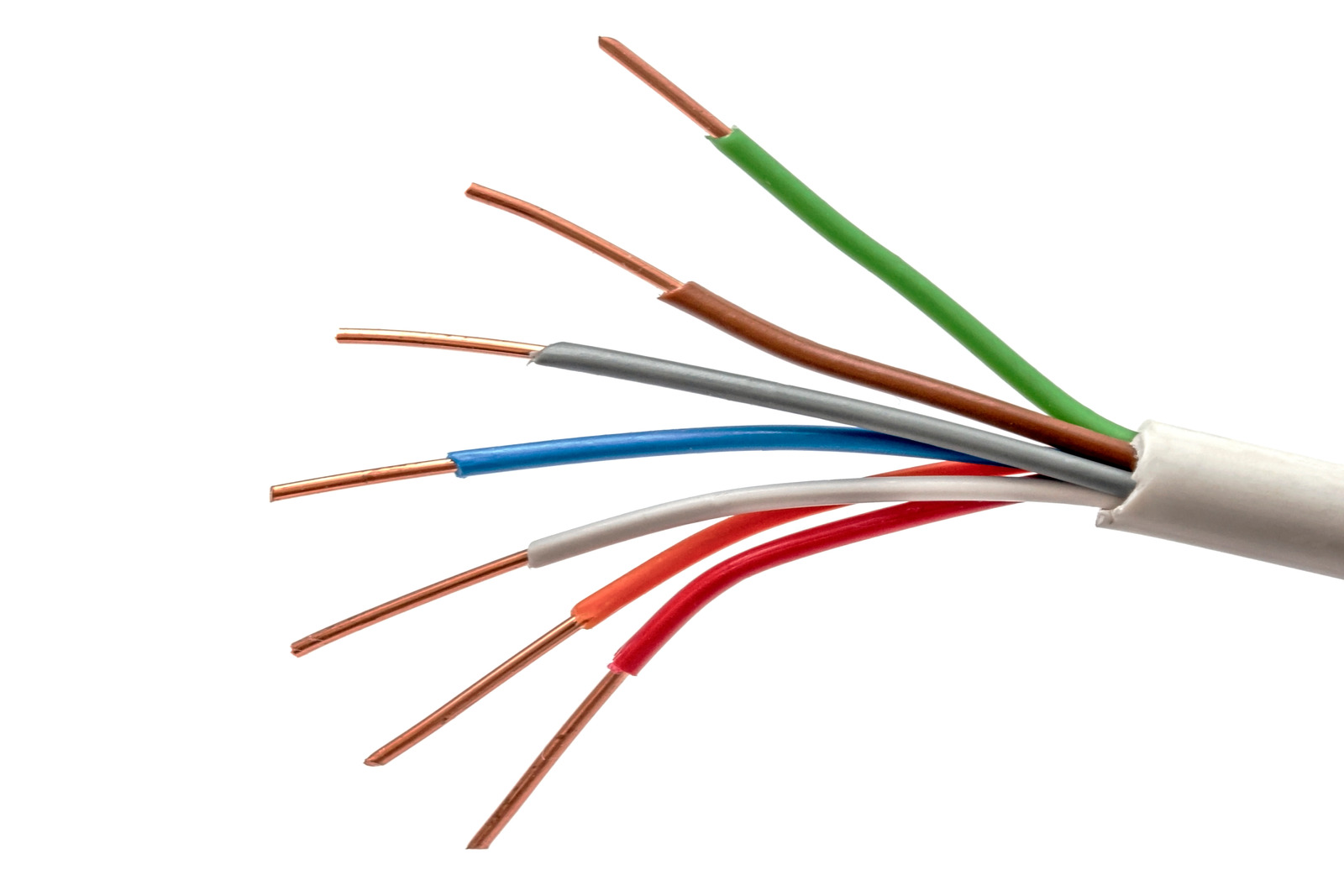

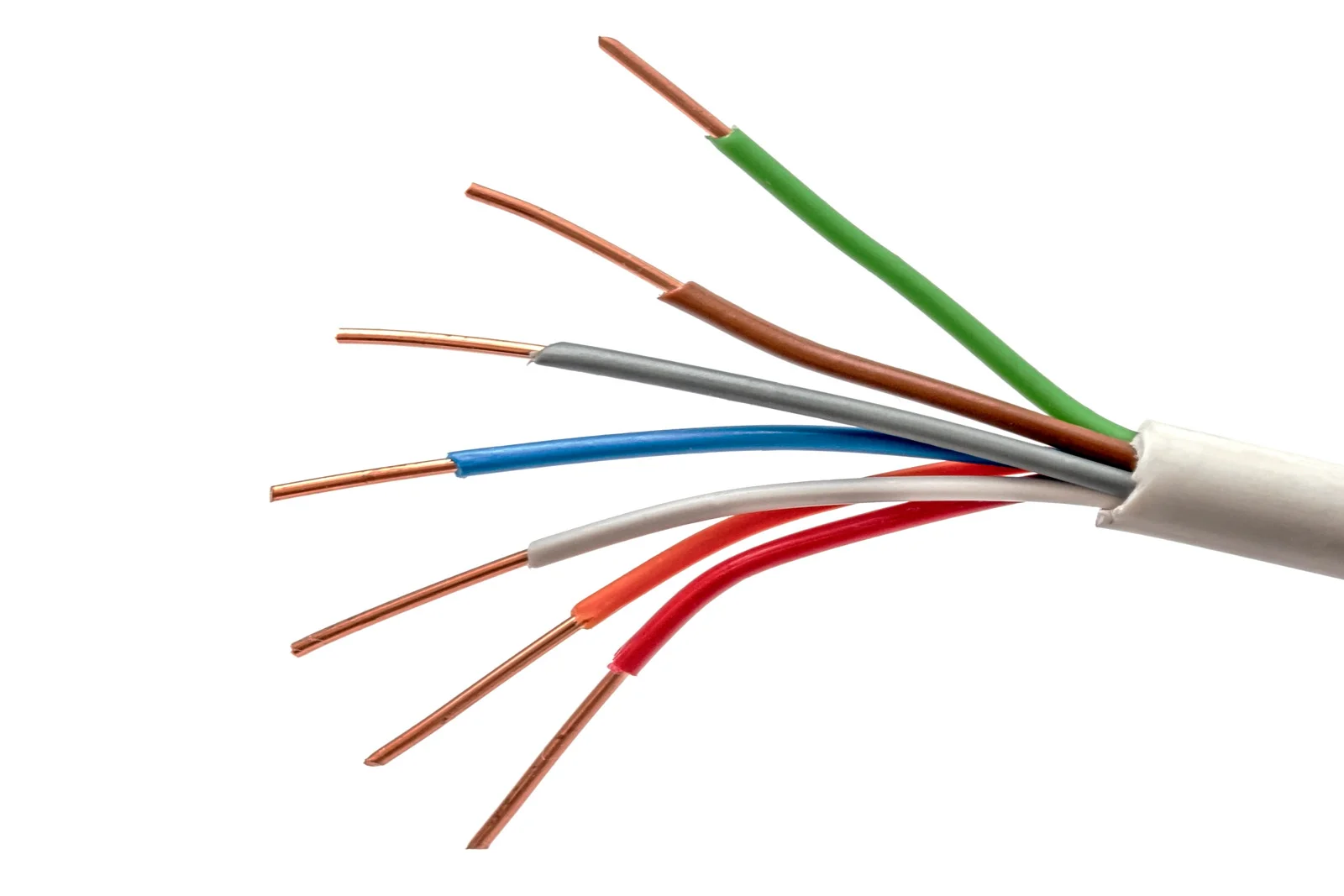

2. สายไฟฟ้าทองแดงหุ้มฉนวนแบบมีเปลือกนอก

(60227 IEC 10, VAF, NYY, VCT, IEC 60502-1 และ CV เป็นต้น) เหมาะสมกับงานวางบนเคเบิล ร้อยท่อฝังดินหรือฝังดินโดยตรง เดินเกาะผนัง หรืองานเดินในช่องเดินสายไฟ ทั้งนี้ สายไฟที่มีคุณสมบัติพิเศษต่าง ๆ เช่น สายทนไฟ, สายไร้ฮาโลเจน, สายควันน้อย  สำหรับการติดตั้งให้กับกลุ่มวงจรช่วยชีวิต ก็จัดอยู่ในกลุ่มสายไฟฟ้าชนิดมีเปลือกเช่นกัน แต่มีข้อควรระวังเป็นพิเศษ คือกรณีที่สายไฟฟ้ามีเปลือกนั้นมีพิกัดแรงดันไฟฟ้าที่กำหนด (U0/U) อยู่ที่ 300/500 โวลต์ (60227 IEC 10 และ VAF ) หากนำมาติดตั้งในช่องเดินสายจะต้องป้องกันน้ำเข้าช่องเดินสายด้วย รวมทั้งห้ามติดตั้งสายไฟนั้นด้วยการร้อยท่อฝังดินหรือฝังดินโดยตรง และมีข้อกำหนดเพิ่มเติมในการห้ามติดตั้งสาย VAF ด้วยวิธีการร้อยท่อ

ความแตกต่างของสายไฟฟ้าแต่ละประเภท

เราสามารถสรุปได้ว่า สายไฟฟ้าชนิดไม่มีเปลือกนอกสามารถติดตั้งได้โดยการเดินในช่องเดินสาย และต้องมีการป้องกันไม่ให้น้ำเข้าช่องเดินสายด้วย รวมทั้งไม่สามารถเดินสายร้อยท่อฝังดินหรือฝังดินได้โดยตรง ในขณะที่สายไฟฟ้าชนิดมีเปลือกนอกนั้น สามารถนำมาใช้ในงานทั่วไป ได้แก่ ติดตั้งบนรางเคเบิล (กรณีสายแกนเดียวชนิดมีเปลือกนอกต้องมีขนาดไม่เล็กกว่า 25 ตร.มม.) สามารถเดินร้อยท่อฝังดิน หรือฝังดินได้โดยตรงได้ และยังไม่ต้องกังวลเรื่องการป้องกันน้ำเข้าช่องเดินสาย (หากพิกัดแรงดันไฟฟ้าที่กำหนด (U0/U) ของสายไฟฟ้ามีเปลือกนอกนั้นอยู่ที่ 450/750 โวลต์) อีกด้วย
