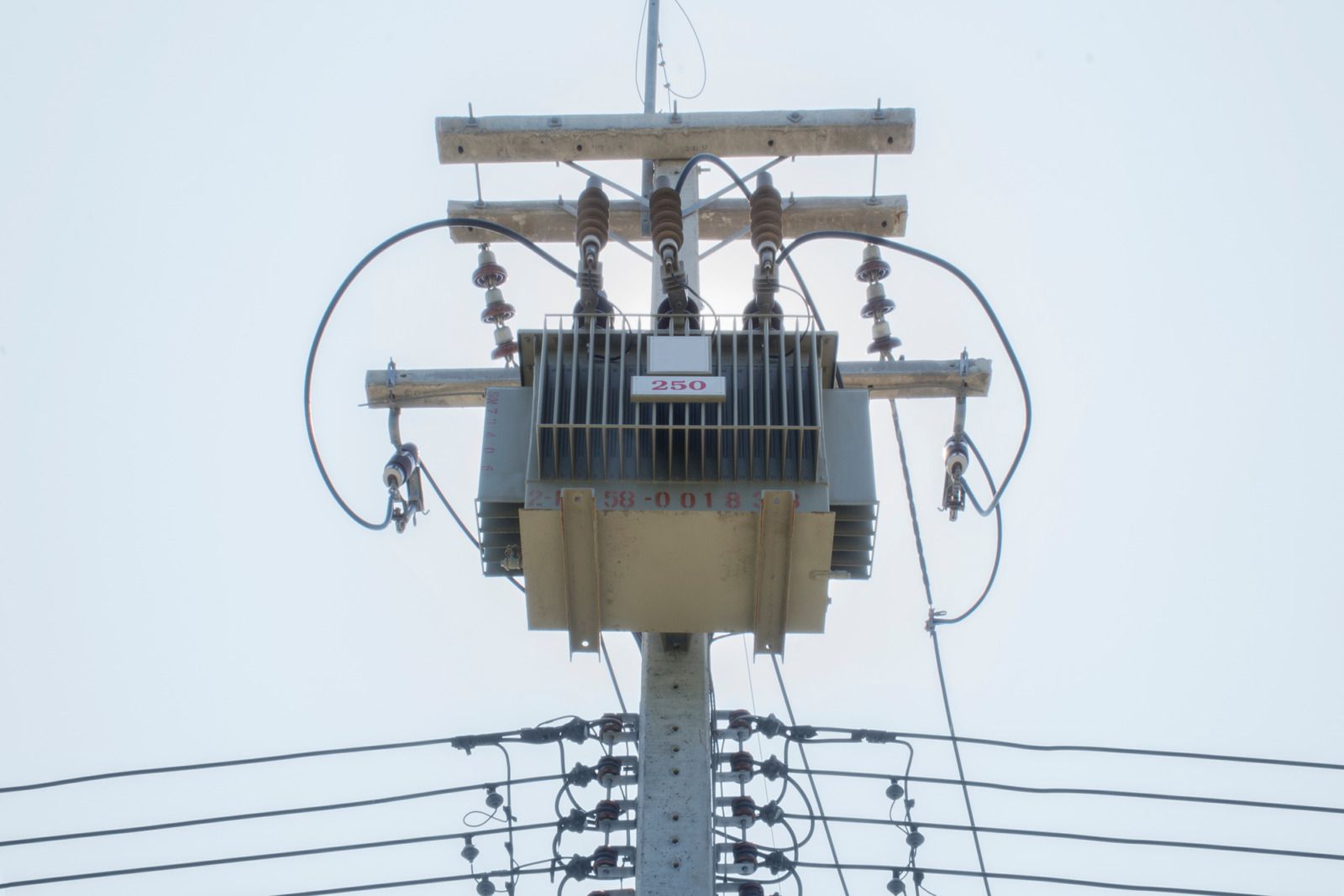

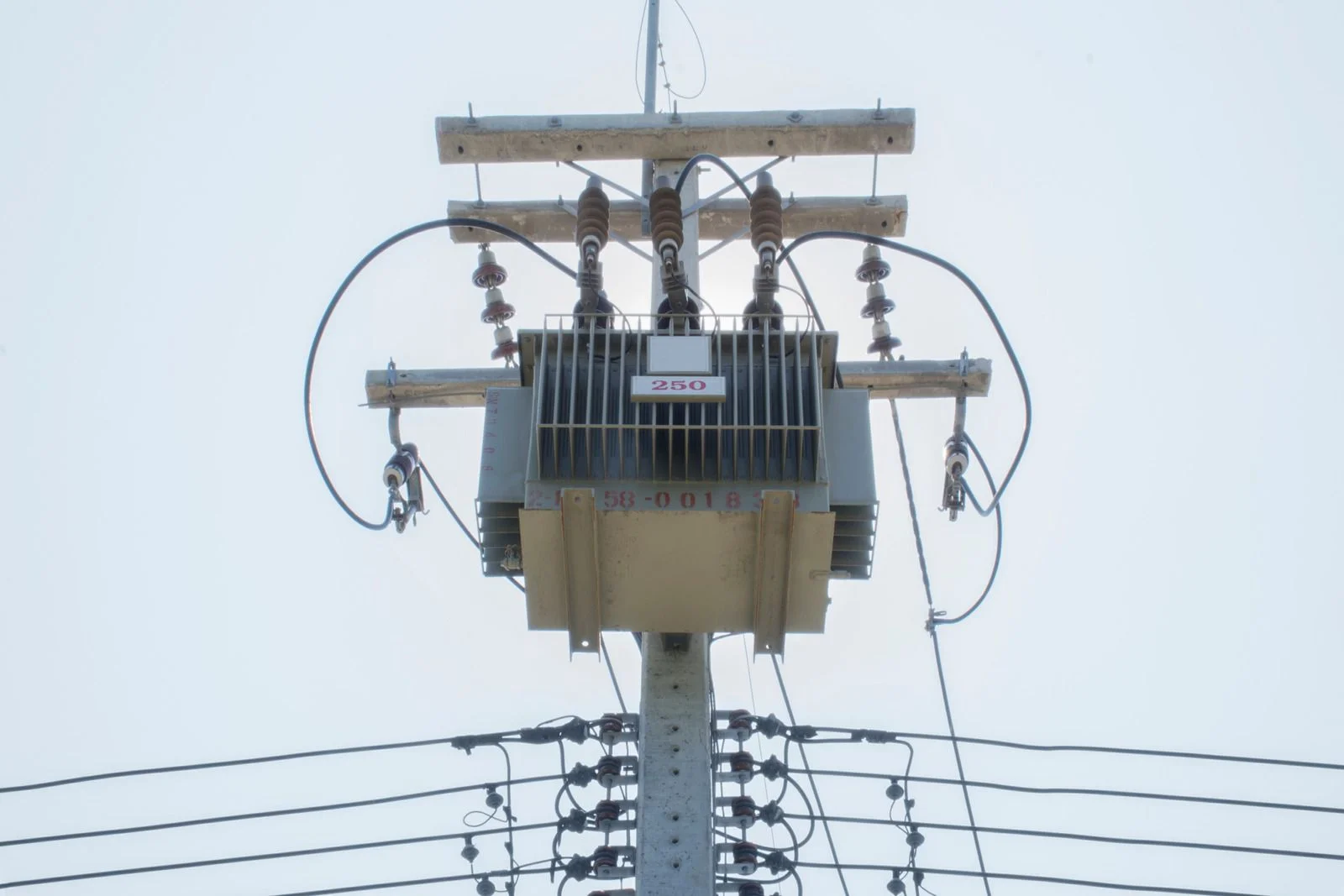

ข้อกำหนดสำหรับระบุสัญลักษณ์ตัวนำสำหรับระบบไฟฟ้าแรงต่ำ

ผู้ช่วยศาสตราจารย์ ดร.นภดล วิวัชรโกเศศ

มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย พ.ศ. 2564 จะมีการกำหนดสัญลักษณ์ตัวนำสำหรับระบบจำหน่ายกำลังไฟฟ้าแรงต่ำ (กระแสสลับ) เพื่อปลอดภัยตั้งแต่ขั้นตอนการติดตั้ง การใช้งาน รวมทั้งให้เกิดความสะดวกในขั้นตอนการบำรุงรักษา โดยการระบุสัญลักษณ์ตัวนำสำหรับระบบแรงต่ำ (กระแสสลับ) ที่มีการต่อลงดิน สามารถดำเนินการได้โดยมีข้อกำหนดดังต่อไปนี้

กรณีสายไฟแกนเดียวขนาดไม่เกิน 16 ตร.มม.

กำหนดให้ฉนวนหรือเปลือกนอก (ถ้ามี) ตลอดความยาวสายมีสีดังต่อไปนี้

สายเส้นไฟ

1. สายไฟฟ้า 1 เฟส สีน้ำตาล
2. สายไฟฟ้า 3 เฟส สีน้ำตาล (เฟส 1), สีดำ (เฟส 2), สีเทา (เฟส 3)

สายนิวทรัล

สีฟ้า

สายดิน

สีเขียวแถบเหลือง (อนุโลมให้ใช้สีเขียวหรือเป็นสายเปลือยได้)

กรณีสายไฟแกนเดียวขนาดใหญ่กว่า 16 ตร.มม.

นอกจากการกำหนดสีของฉนวนหรือเปลือกนอก (ถ้ามี) ตามข้อกำหนดดังกล่าวข้างต้นแล้ว แต่ในกรณีที่ฉนวนหรือเปลือกนอก (ถ้ามี) เป็นสีดำตลอดความยาวสาย รวมทั้งสายไฟฟ้าคุณสมบัติพิเศษที่ไม่มีฉนวนหรือเปลือกเป็นสีดำ ให้ทำเครื่องหมายเป็นสีหรือตัวอักษรให้เห็นชัดเจนทุกบริเวณที่มีจุดต่อสายและทุกปลายสาย ดังต่อไปนี้

สายเส้นไฟ

1. สายไฟฟ้า 1 เฟส สีน้ำตาล หรือตัวอักษร L
2. สายไฟฟ้า 3 เฟส สีน้ำตาล หรือตัวอักษร L1 (เฟส 1), สีดำ หรือตัวอักษร L2 (เฟส 2), สีเทา หรือตัวอักษร L3 (เฟส 3)

สายนิวทรัล

สีฟ้า หรือตัวอักษร N

สายดิน

สีเขียวแถบเหลือง หรือระบุอักษร PE (อนุโลมให้ใช้เครื่องหมายสีเขียว หรือตัวอักษร G หรือ E ได้)

กรณีบัสบาร์

ให้ทำเครื่องหมายเป็นสีหรือระบุตัวอักษรให้เห็นชัดเจน ดังต่อไปนี้

บาร์เฟส

- ระบบไฟฟ้า 1 เฟส
ระบุตัวอักษร L หรือเครื่องหมายสีน้ำตาล

- ระบบไฟฟ้า 3 เฟส

ระบุตัวอักษร L1 หรือเครื่องหมายสีน้ำตาล (เฟส 1)

ระบุตัวอักษร L2 หรือเครื่องหมายสีดำ (เฟส 2)

ระบุตัวอักษร L3 หรือเครื่องหมายสีเทา (เฟส 3)

บาร์นิวทรัล

ระบุตัวอักษร N หรือเครื่องหมายสีฟ้า

บาร์ดิน

ระบุอักษร PE อนุโลมให้ใช้ G หรือ E ได้ หรือเครื่องหมายสีเขียวแถบเหลือง

กรณีสายไฟหลายแกน

กำหนดให้ฉนวนตลอดความยาวสายมีสีน้ำตาล-สายเส้นไฟ, สีฟ้า-สายนิวทรัล, และสีเขียวแถบเหลือง-สายดิน สำหรับระบบไฟฟ้า 1 เฟส และในกรณีของระบบไฟฟ้า 3 เฟส ก็จะกำหนดให้ฉนวนตลอดความยาวสายมีสีน้ำตาล-สายเส้นไฟเฟส 1, สีดำ-สายเส้นไฟเฟส 2, สีเทา-สายเส้นไฟเฟส 3, สีฟ้า-สายนิวทรัล, และสีเขียวแถบเหลือง-สายดิน
