ทำความรู้จักความแตกต่างรางไฟแต่ละประเภท

รางไฟเป็นอุปกรณ์ที่สำคัญกับสายไฟเป็นอย่างมาก เพราะเป็นอุปกรณ์ที่ใช้งานกับงานไฟฟ้าโดยตรง ซึ่งรางไฟก็จะมีหลากหลายรูปแบบโดยช่างไฟสามารถเลือกใช้รางไฟให้ตรงกับความต้องการในการใช้งาน การมีรางไฟย่อมดีกว่าการไม่มี เพราะรางไฟช่วยป้องกันอันตรายจากสภาพแวดล้อมภายนอกที่ไม่ว่าจะเป็นสัตว์ที่อาจเข้าไปกัดแทะสายไฟทำให้เกิดการชำรุด เสียหาย ฝุ่นสกปรกที่เกาะตามสายไฟทำให้ยากต่อการทำความสะอาดซึ่งหากปล่อยไว้นานอาจทำให้สายไฟมีปัญหา ป้องกันฝนตกหรือหยดน้ำที่จะไปโดนสายไฟอาจทำให้เกิดไฟช็อต ไฟดูดได้

การเก็บสายไฟในรางไฟเหมาะอย่างยิ่งสำหรับอาคารที่มีการเดินสายไฟเป็นจำนวนมาก ในบางครั้งหากเกิดเหตุการณ์ที่ไม่คาดฝันอย่างสายไฟมีปัญหา  สายไฟรั่วจนเกิดการลุกไหม้ของสายไฟ รางไฟก็จะเป็นหนึ่งในตัวช่วยและป้องกันหากเกิดไฟลุกไหม้ เพราะถ้าบังเอิญเกิดไฟไหม้ สายไฟก็จะถูกจำกัดอยู่เฉพาะในรางไฟเท่านั้น จึงทำให้ช่วยลดอุบัติเหตุได้ดีเลยทีเดียว

ความแตกต่างของรางไวร์เวย์ , รางเคเบิ้ลเทรย์ และ รางไฟเคเบิ้ลแลดเดอร์

รางไวร์เวย์

รางไวร์เวย์ (Wireway) เป็นชนิดรางแบบเดินสาย ใช้รองรับสายเคเบิลซึ่งจะทำด้วยวัสดุที่ไม่ติดไฟ โดยการวางสายจะต้องนำสายไฟมามัดรวมกันเป็นกลุ่มของแต่ละวงจร โดยขนาดจะคิดจากพื้นที่สายรวมไม่เกิน 20% ของรางเดินสาย ขนาดไม่เกิน 150x300 มม. เป็นชนิดสาย Wire ที่มีฉนวนแต่ไม่มีเปลือก สามารถใช้ได้ทั้งสายที่มีเปลือก และไม่มีเปลือก ทุกขนาด พิกัดกระแสไม่เกิน 30 เส้นมีไฟไม่ต้องใช้ตัวคูณลด ส่วนใหญ่รางไวร์เวย์จะเป็นแบบมีฝาปิดป้องกันการกัดแทะของเล็ก สายที่เดินส่วนใหญ่จะไม่มี JACKET ที่ถักอยู่ภายใน แต่ ต้องคำนวณพื้นที่หน้าตัดของสายเพื่อให้เหลือพื้นที่ว่างในรางด้วย

อ่านเพิ่มเติม: เหตุผลที่ควรมีรางไวร์เวย์ และข้อจำกัดของรางไฟที่ช่างไฟควรรู้

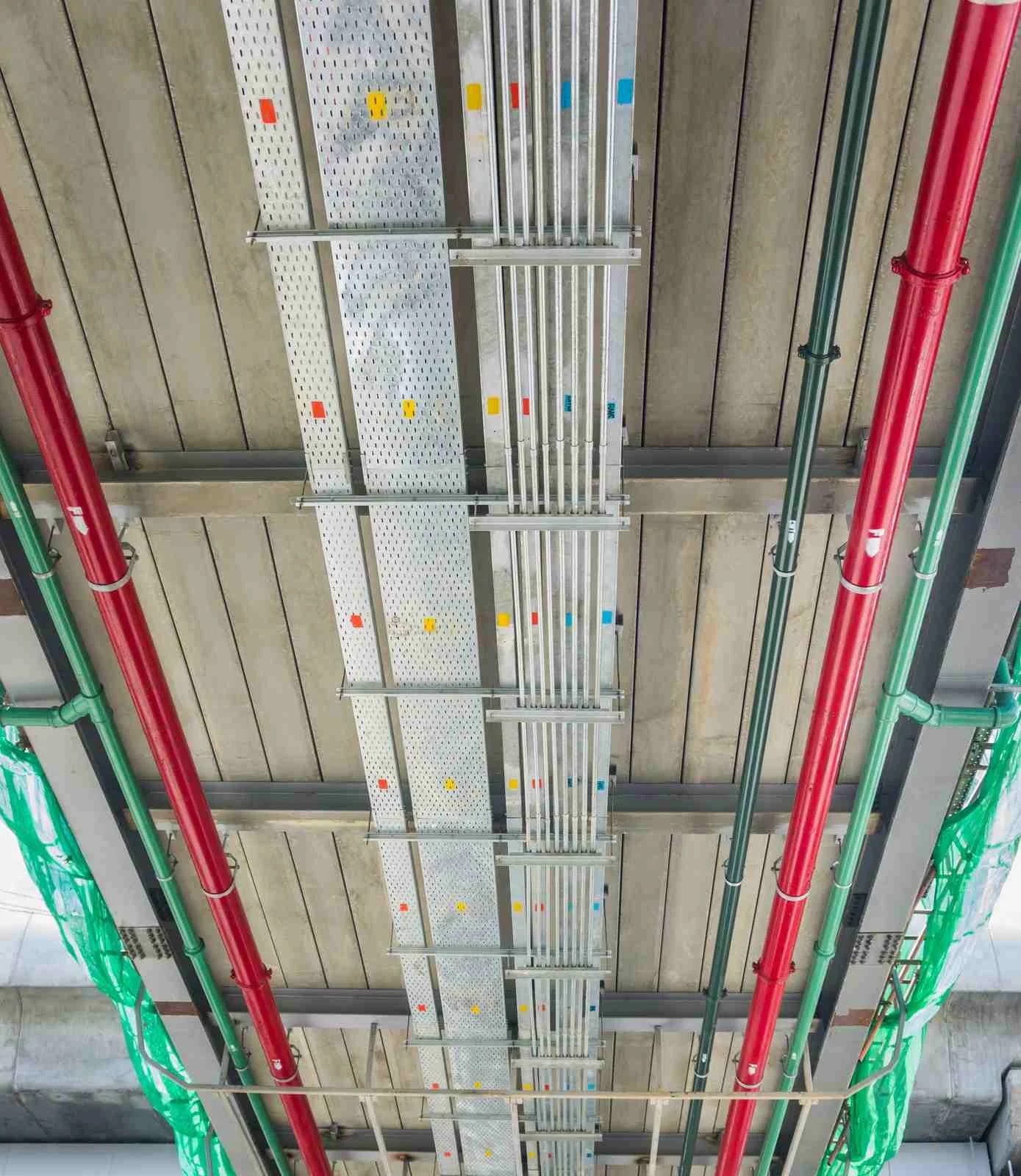

รางเคเบิ้ลเทรย์

รางเคเบิ้ลเทรย์ (Cable Tray) ที่มีชนิดเป็นรางเคเบิ้ล โดยการวางสายไฟจะต้องมีการวางรูปแบบ ซึ่งขนาดจะคิดจากเส้นผ่าศูนย์กลางสายรวม วางเรียงกัน โดยจะใช้สายชนิด Cable ที่มีฉนวนและเปลือก โดยสายที่ใช้จะต้องเป็นสายที่มีเปลือก ยกเว้นสายดินที่ไม่เล็กกว่า 25 ตร.มม. พิกัดกระแสถ้าวางห่างกัน 2D ไม่ต้องใช้ตัวคูณลด ส่วนใหญ่รางเคเบิ้ลเทรย์จะใช้กับสายจำนวนเยอะๆ และช่วยป้องกันไม่ให้เกิดความร้อนสะสมในสาย มักจะออกแบบมาให้โปร่ง สายที่เดินในรางไฟเคเบิ้ลเทรย์จึงเป็นสายที่มีฉนวนแบบมีลวดถักอยู่เพื่อดึงสายได้ในระยะทางไกล ๆ

รางไฟเคเบิ้ลแลดเดอร์

รางไฟเคเบิ้ลแลดเดอร์ (Cable Ladder) นิยมใช้กันในโรงงานอุตสาหกรรมขนาดใหญ่ ห้างสรรพสินค้า ที่ต้องใช้สายไฟฟ้าจำนวนมาก เพราะจะช่วยทำให้พื้นที่เป็นระเบียบ และเพิ่มความปลอดภัย จุดเด่นของรางไฟเคเบิ้ลแลดเดอร์คือระบายอากาศได้ดี ไม่สะสมความร้อน ใช้งานได้ทั้งสายแรงดันไฟฟ้าสูง แรงดันปานกลาง และแรงดันต่ำ พื้นที่หน้าตัดของตัวนำ และฉนวนทุกเส้นในรางเดินสายต้องรวมกันได้ไม่เกิน 20 % ของพื้นที่หน้าตัดภายในรางเดินสาย

รางไฟ KJL แต่ละประเภท

รางไวร์เวย์ของ KJL

หลัก ๆ จะมีให้เลือก 3 แบบคือ

• รางไฟไวร์เวย์ชุบฮอตดิปกัลป์วาไนช์แบบทึบไม่มีรูระบายอากาศเหมาะสำหรับใช้เก็บสายไฟทุกชนิด
• รางไฟไวร์เวย์แบบสแตนเลสคุณภาพสูง เกรด 304 จุดเด่นคือทนทานต่อการกัดกร่อน ทนต่อความชื้นสูง  และทำความสะอาดได้
• รางไฟไวร์เวย์แบบพ่นสีผลิตจากแผ่นเหล็กขาวคุณภาพสูงที่เคลือบผิวด้วยการพ่นสีฝุ่นแบบอีเล็คโตรสแตติค (Electrostatic Powder Coatings) ที่ไม่มีสารอินทรีย์ระเหย (VOCs) รวมถึงไม่มีสารตะกั่ว และสารปรอท

รางเคเบิ้ลเทรย์ KJL

มีให้เลือกถึง 4 แบบคือ

• รางไฟเคเบิ้ลเทรย์ชุบฮอตดิปกัลวาไนช์ที่มีรูระบายอากาศรอบรางไฟ ที่มีความแข็งแรง ทนทาน
• รางไฟเคเบิ้ลเทรย์สแตนเลสที่ตัวรางผลิตจากสแตนเลสเกรด 304 ทนกัดกร่อน ทนความชื้น แข็งแรง ทำความสะอาดง่าย
• รางไฟเคเบิ้ลเทรย์ข้างลอนควบคุมการผลิตทั้งหมดด้วยระบบคอมพิวเตอร์ CNC และเคลือบผิวด้วยการพ่นสีฝุ่นแบบอีเล็คโตรสแตติค (Electrostatic Powder Coatings)
• รางไฟเคเบิ้ลเทรย์ข้างเรียบผลิตเหล็กแผ่นขาวคุณภาพสูง ทนทาน สวยงาม ไม่มีสารตะกั่วและสารปรอททำให้เป็นมิตรต่อสิ่งแวดล้อม

รางไฟเคเบิ้ลแลดเดอร์ KJL

มีให้เลือก 3 แบบคือ

• รางไฟเคเบิ้ลแลดเดอร์ แบบชุบฮอตดิปกัลป์วาไนช์ เป็นรางไฟรูปแบบขั้นบันได มีความแข็งแรง ทนทานสูง เหมาะสำหรับวางสายไฟฟ้าขนาดใหญ่ หรืองานติดตั้งระบบสายไฟฟ้าทั้งภายใน และภายนอกอาคาร ผลิตจากเหล็กแผ่นดำคุณภาพสูง
• รางไฟเคเบิ้ลแลดเดอร์ แบบสแตนเลส ลักษณะแบบขั้นบันไดผลิตจากสแตนเลสคุณภาพสูง เกรด 304 ทนทานต่อการกัดกร่อน ทนต่อความชื้นสูง แข็งแรง สวยงาม และ ทำความสะอาดง่าย
• รางไฟเคเบิ้ลแลดเดอร์พ่นสี ที่ตัวรางจะผลิตจากเหล็กแผ่นขาวคุณภาพสูง เคลือบผิวด้วยการพ่นสีฝุ่นแบบอีเล็คโตรสแตติค (Electrostatic Powder Coatings) สีที่อยู่บนตู้ไฟ รางไฟจะมีความทนทาน สวยงาม ไม่มีสารอินทรีย์ระเหย ไม่มีสารตะกั่ว และสารปรอท ที่เป็นอันตรายต่อสิ่งแวดล้อม

สิ่งที่ทำให้รางไฟ KJL แตกต่างจากรางไฟของที่อื่น ๆ อย่างชัดเจนคือการใส่ใจที่เริ่มตั้งแต่การออกแบบ และผลิตสินค้าด้วยระบบคอมพิวเตอร์ที่มีความแม่นยำ ละเอียดอ่อน ตลอดจนการลงสีที่มีให้เลือกมากมายหลากหลายเฉดสีด้วยนวัตกรรมสีฝุ่น Epoxy Powder Coatings ที่คงความสวยงามของรางไฟไว้อย่างยาวนาน ไปจนถึงขั้นตอนการส่งมอบที่ดูแลแบบชิ้นต่อชิ้น ลูกค้าสามารถสั่งทำรางไฟเพื่อให้ตรงกับความต้องการในการใช้งาน

อ่านมาถึงตรงนี้ทุกท่านก็คงจะทราบแล้วนะครับ ว่ารางไวร์เวย์ , รางเคเบิ้ลเทรย์ และ รางไฟเคเบิ้ลแลดเดอร์ต่างกันอย่างไร และหากวิศวกรไฟฟ้าหรือช่างไฟท่านใด ต้องการตู้ควบคุมไฟฟ้า รางไฟคุณภาพดี ทนทุกสภาพการใช้งาน และตรงตามมาตรฐานการติดตั้งทางไฟฟ้า สอบถามข้อมูลสินค้าได้ที่
