ห้อง MDB คืออะไร? เจาะลึกมาตรฐานห้อง MDB ที่ควรรู้

ห้อง MDB คือศูนย์กลางสำคัญของระบบไฟฟ้าในอาคาร ทั้งด้านการควบคุมจ่ายไฟและการป้องกันความเสียหายจากความผิดปกติของวงจรไฟฟ้า ภายในห้อง MDB มักมีสายไฟจำนวนมากที่ต้องเดินจากตู้แผงหลักไปยังวงจรย่อยต่าง ๆ

การจัดระเบียบสายไฟด้วยรางไฟที่มีคุณภาพจึงมีความสำคัญอย่างยิ่ง เพราะช่วยรวบรวมและปกป้องสายจากความร้อน ฝุ่น และการสัมผัสโดยไม่ตั้งใจ ลดความเสี่ยงต่อไฟฟ้าลัดวงจร พร้อมทั้งทำให้การตรวจสอบและซ่อมบำรุงทำได้สะดวก รวดเร็ว และปลอดภัย

รางไฟของ KJL ผลิตด้วยเทคโนโลยีที่ทันสมัยและผ่านการควบคุมคุณภาพอย่างเข้มงวด เหมาะสำหรับใช้ในห้อง MDB และพื้นที่ที่ต้องการมาตรฐานความปลอดภัยสูง ทั้งรางวายเวย์ ราง Cable Tray และรางแลดเดอร์ ช่วยให้งานเดินสายเป็นระเบียบ ตรวจสอบง่าย และรองรับการขยายระบบในอนาคต

ห้อง MDB คืออะไร และมีหน้าที่หลักอย่างไรในอาคาร?

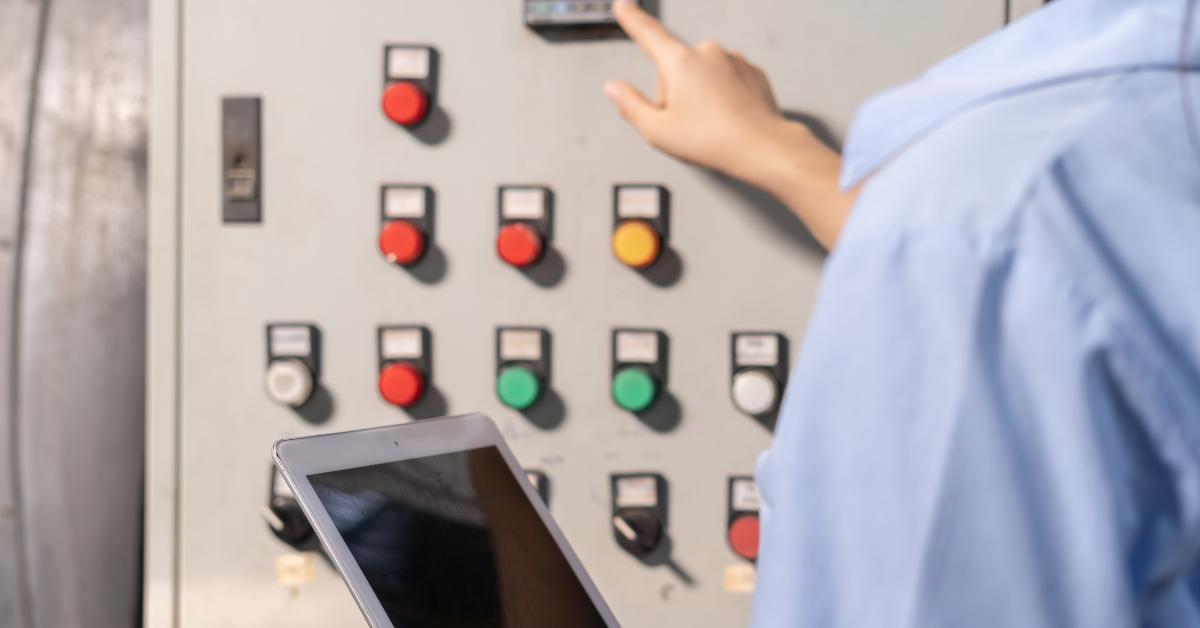

ห้อง MDB (Main Distribution Board) คือห้องเครื่องไฟฟ้าหลักของอาคาร ใช้สำหรับติดตั้งตู้ควบคุมและจ่ายไฟฟ้าหลัก ทำหน้าที่รับไฟฟ้าจากแหล่งจ่าย เช่น หม้อแปลงไฟฟ้าหรือระบบการไฟฟ้า จากนั้นควบคุมและกระจายไฟไปยังตู้จ่ายไฟย่อย (Sub Distribution Board: SDB) ในแต่ละส่วนของอาคาร เพื่อจ่ายพลังงานให้กับอุปกรณ์ไฟฟ้าปลายทาง

ห้อง MDB ที่ติดตั้งตู้ควบคุมไฟฟ้าหลักนี้เป็นเหมือนศูนย์กลางของระบบไฟฟ้าในอาคารขนาดกลาง–ใหญ่ หรือโรงงานอุตสาหกรรมที่ต้องใช้ไฟฟ้ากำลังสูง ช่วยป้องกันความเสียหายจากความผิดปกติ เช่น ไฟฟ้าลัดวงจร แรงดันตก ไฟรั่วลงดิน

ทั้งนี้ห้อง MDB มักเป็นห้องเฉพาะที่มีการระบายอากาศดี มีอุปกรณ์ความปลอดภัย มีพื้นที่เพียงพอสำหรับการตรวจสอบ บำรุงรักษา รวมถึงเผื่อการขนย้ายหรือถอดเปลี่ยนอุปกรณ์ขนาดใหญ่ โดยอุปกรณ์ที่พบบ่อยภายในพื้นที่นี้ ได้แก่ แผงสวิตช์แรงสูง หม้อแปลงตู้ MDB เป็นต้น

ห้อง MDB มีความสำคัญอย่างไรกับระบบไฟฟ้า

ความสำคัญของห้อง MDB คือ การเป็นศูนย์กลางควบคุมและกระจายพลังงานไฟฟ้า ที่ทำให้การจ่ายไฟ เป็นระบบ ปลอดภัย ควบคุมได้ โดยหลัก ๆ สำคัญดังนี้

Power Distribution (กระจายกำลังไฟฟ้าอย่างเป็นระบบ)

ห้อง MDB มีตู้ไฟฟ้าหลักที่ทำหน้าที่รับไฟจากแหล่งจ่ายหลักผ่านสวิตช์และอุปกรณ์ป้องกัน จากนั้นปรับแรงดันให้เหมาะสมก่อนส่งเข้าสู่บัสบาร์ (Busbar) และกระจายไฟผ่านเซอร์กิตเบรกเกอร์ไปยังแผงจ่ายไฟย่อย (SDB) ตามชั้นหรือโซนต่าง ๆ ของอาคาร ทำให้การจ่ายไฟเป็นระเบียบมีประสิทธิภาพ

Electrical Protection (ป้องกันความเสียหายของระบบไฟฟ้า)

ระบบ MDB เป็นด่านสำคัญในการป้องกันเหตุผิดปกติทางไฟฟ้า โดยติดตั้งอุปกรณ์อย่างเซอร์กิตเบรกเกอร์ ฟิวส์ และอุปกรณ์ตัดวงจร เพื่อสั่งตัดไฟอัตโนมัติเมื่อเกิดไฟรั่ว ไฟฟ้าลัดวงจร กระแสไฟเกิน หรือเหตุการณ์รุนแรง เช่น ฟ้าผ่า ซึ่งจะช่วยลดความเสียหายต่ออุปกรณ์ ลดความเสี่ยงอุบัติเหตุ และป้องกันเหตุที่อาจลุกลามจนเกิดความรุนแรงได้

Monitoring (แสดงสถานะการทำงาน)

ภายในห้อง MDB จะติดตั้งเครื่องมือและอุปกรณ์วัดทางไฟฟ้าหลากหลายชนิด เช่น โวลต์มิเตอร์ กิโลวัตต์ฮาวร์มิเตอร์ แอมมิเตอร์ เพื่อใช้วัดค่าแรงดัน กระแส ความถี่ กำลังไฟฟ้า พลังงาน รวมถึงคุณภาพไฟฟ้า พร้อมแสดงสถานะการทำงานของระบบไฟฟ้าในอาคาร ทำให้สามารถตรวจพบความผิดปกติได้เร็ว และแก้ไขได้ในทันท่วงที

Backup Power (รองรับระบบไฟฟ้าสำรอง)

อุปกรณ์ที่ติดตั้งตามมาตรฐานของห้อง MDB มักจะมีระบบไฟฟ้าสำรองอย่าง เครื่องกำเนิดไฟฟ้าสำรอง อยู่ด้วย เพื่อคงความต่อเนื่องของไฟฟ้าในระบบสำคัญเมื่อไฟฟ้าหลักขัดข้อง โดยเฉพาะพื้นที่ที่หยุดทำงานไม่ได้ เช่น ห้องเซิร์ฟเวอร์ ศูนย์ข้อมูล หรือระบบความปลอดภัยของอาคาร

มาตรฐานห้อง MDB

การติดตั้งห้อง MDB ตามมาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (วสท. 022001-22) มีดังนี้

1. ทำเลที่ตั้งและโครงสร้าง

ทำเลที่ตั้งตามมาตรฐานของห้อง MDB ควรเป็นห้องควบคุมพิเศษเฉพาะ โดยภายในห้องควรมีแสงสว่างที่มากเพียงพอเฉลี่ย 200 ลักซ์ สามารถ เข้า-ออกได้สะดวก เผื่อสำหรับเหตุฉุกเฉินและงานซ่อมบำรุง การติดตั้งอุปกรณ์ภายในห้องไม่ควรชิดผนังเกินไป และต้องคำนึงถึงความปลอดภัยเป็นหลัก และควรมีป้องแจ้งเตือนบริเวณส่วนที่มีไฟฟ้า เพื่อไม่ให้บุคคลทั่วไปเสี่ยงอันตราย

2. พื้นที่ว่างเพื่อการปฏิบัติงาน

ควรจัดให้มีพื้นที่ว่างสำหรับการปฏิบัติงานอย่างเหมาะสม โดยระบบแรงดันต่ำต้องมีพื้นที่ทำงานกว้างไม่น้อยกว่า 0.75 เมตร มีทางเข้ากว้างประมาณ 0.60 เมตร สูง 2.00 เมตร ตู้ MDB ควรติดตั้งห่างจากผนังหรือขอบมุมประมาณ 1.10 เมตร ประตูตู้ควรเปิดได้ 90 องศา เพื่อให้สามารถตรวจสอบและบำรุงรักษาได้สะดวก

สำหรับระบบแรงดันสูง ควรมีพื้นที่การทำงานกว้าง 0.90 ม. ขึ้นไป มีทางเข้ากว้างประมาณ 0.60 ม. สูง 2.00 ม. หากมีตัวนำเปลือยหรือฉนวนแรงดันที่มากกว่า 1000V ใกล้ทางเข้า ควรมีการกั้นเพื่อความปลอดภัย

3. ระบบระบายอากาศ

สภาพแวดล้อมที่เหมาะสมของห้อง MDB ก็มีส่วนสำคัญ เพื่อช่วยลดปัญหาความร้อนสะสม ความชื้น และฝุ่น ดังนั้น จึงควรมีระบบระบายอากาศที่ดี ถ่ายเท ไม่แออัด ช่วยระบายความร้อนสะสมและความชื้นภายในห้อง

4. ระบบป้องกันและไฟฟ้า

โดยปกติตู้ MDB ที่ติดตั้งในห้อง MDB มักจะมีระบบที่ช่วยป้องกันอันตรายจากความผิดปกติของระบบไฟฟ้า เช่น ไฟฟ้าลัดวงจร แรงดันเกิน/ตก ไฟฟ้ารั่วลงดิน ฟ้าผ่า เพื่อความปลอดภัยของผู้ปฏิบัติงานและลดความเสียหาย

5. ป้ายและการระบุตัวตน

ระบบสายไฟและอุปกรณ์ภายในห้อง MDB ควรติดป้ายระบุวงจรและหน้าที่ให้ชัดเจน เพื่อเพิ่มความปลอดภัยและความสะดวกในการบำรุงรักษา ควรกำหนดรหัสสีและตัวอักษรตามสัญลักษณ์มาตรฐาน โดยให้แถบรหัสสีกว้างไม่น้อยกว่า 30 มิลลิเมตร ตัวอักษรสูงไม่น้อยกว่า 20 มิลลิเมตร เพื่อให้มองเห็นได้ชัดเจนและอ่านง่าย นอกจากนี้ควรแสดงรหัสสีบนระบบสายไฟเป็นระยะตลอดแนว

การดูแลและติดตั้งห้อง MDB ซึ่งเป็นหัวใจของระบบไฟฟ้าในอาคาร จำเป็นต้องดำเนินการตามมาตรฐานอย่างเคร่งครัด ตั้งแต่การเลือกทำเล โครงสร้าง พื้นที่ปฏิบัติงาน ระบบระบายอากาศ ระบบป้องกันทางไฟฟ้า ไปจนถึงการติดป้ายและการระบุวงจรให้ชัดเจน เพื่อให้ใช้งานได้อย่างปลอดภัย ตรวจสอบสะดวก และบำรุงรักษาได้ในระยะยาว

นอกจากนี้การจัดระเบียบงานเดินสายภายในห้อง MDB ยังช่วยลดความเสี่ยงจากสายระโยงระยาง รองรับการตรวจเช็กและซ่อมบำรุงได้ง่ายยิ่งขึ้น การเลือกใช้รางไฟคุณภาพ เช่น Wireway, Cable Tray และ Ladder ของ KJL จึงเป็นอีกหนึ่งตัวช่วยสำคัญที่ทำให้งานติดตั้งมีความเรียบร้อย ได้มาตรฐาน และปลอดภัยในทุกโครงการ
