Rapid Shutdown คืออะไร? จำเป็นอย่างไรต่อโซลาร์เซลล์

พลังงานแสงอาทิตย์ ถือเป็นแหล่งผลิตไฟฟ้าที่ได้รับความนิยมอย่างแพร่หลาย ในฐานะพลังงานทางเลือกที่มีความยั่งยืนและเป็นมิตรต่อสิ่งแวดล้อม โดยการแปลงพลังงานแสงผ่านโซลาร์เซลล์ อย่างไรก็ตาม หากระบบไฟฟ้าเกิดขัดข้องระหว่างการจ่ายไฟ การลดแรงดันไฟฟ้าจากแผงโซลาร์เซลล์อาจทำได้ยากกว่าการตัดกระแสไฟฟ้าจากระบบไฟฟ้าปกติ ระบบ Rapid Shutdown หรือระบบตัดกระแสไฟฟ้าฉุกเฉิน จึงเป็นระบบรักษาความปลอดภัยที่สำคัญเพื่อช่วยในการลดความเสี่ยงและความรุนแรงของอันตรายที่อาจเกิดขึ้น

ในบทความนี้จะพามาทำความรู้จักว่า ระบบ Rapid Shutdown คืออะไร ทำไมถึงมีความสำคัญต่อการติดตั้งระบบไฟฟ้าพลังงานแสงอาทิตย์ รวมถึงวิธีการติดตั้งและอุปกรณ์สำหรับเพิ่มความปลอดภัยให้กับการทำงานของระบบโซลาร์เซลล์

Rapid Shutdown คืออะไร?

Rapid Shutdown คือ ระบบความปลอดภัยที่ใช้สำหรับตัดการจ่ายไฟฉุกเฉิน เมื่อเกิดเหตุขัดข้องหรืออุบัติเหตุทางไฟฟ้า โดยจะทำหน้าที่หยุดการจ่ายกระแสไฟฟ้าจากแผงโซลาร์เซลล์ รวมถึงลดแรงดันไฟฟ้าให้อยู่ในระดับที่ปลอดภัย เพื่อความปลอดภัยในการบำรุงรักษาและซ่อมแซมระบบ

โดย Rapid Shutdown มักติดตั้งในโรงงานอุตสาหกรรม อาคารพาณิชย์ หรือสถานที่อื่น ๆ ที่ติดตั้งระบบโซลาร์เซลล์ เพื่อเพิ่มความปลอดภัยให้เป็นไปตามมาตรฐานของวิศวกรรมสถานแห่งประเทศไทย (วสท.) และมาตรฐาน NEC

หลักการทำงานของระบบ Rapid Shutdown

Rapid Shutdown ทำงานโดยการลดแรงดันไฟฟ้ากระแสตรง (DC) ในระบบโซลาร์เซลล์ ลงสู่ระดับที่ปลอดภัยต่อการสัมผัส เพื่อลดอันตรายต่อนักผจญเพลิง ช่างไฟฟ้า หรือผู้ปฏิบัติงานในบริเวณติดตั้งโซลาร์เซลล์ โดยหลักการทำงานจะแบ่งออกเป็นสองส่วนหลัก ๆ ดังนี้

1. ลดแรงดันไฟฟ้าภายนอกของแผงโซลาร์เซลล์ (Outside Array Boundary)

ระบบ Rapid Shutdown จะช่วยลดแรงดันไฟฟ้าในสายเคเบิลที่อยู่บริเวณภายนอกของแผงโซลาร์เซลล์ให้เหลือไม่เกิน 30 โวลต์ ภายในเวลา 30 วินาที

2. ลดแรงดันไฟฟ้าภายในของแผงโซลาร์เซลล์ (Inside Array Boundary)

นอกจากนี้ Rapid Shutdown จะทำหน้าที่ลดแรงดันไฟฟ้าภายในขอบเขตแผงโซลาร์เซลล์เป็นระยะ 300 มิลลิเมตรในทุกทิศทาง ให้เหลือไม่เกิน 80 โวลต์ภายใน 30 วินาที

ความสำคัญของระบบ Rapid Shutdown

• เพิ่มความปลอดภัยในกรณีฉุกเฉิน

หน้าที่ของ Rapid Shutdown คือการลดแรงดันไฟฟ้าในแผงโซลาร์เซลล์ให้อยู่ในระดับที่ปลอดภัยต่อมนุษย์ ทำให้เมื่อเกิดเหตุฉุกเฉิน เช่น เพลิงไหม้ หรือไฟฟ้าลัดวงจร เจ้าหน้าที่จะสามารถเข้าปฏิบัติงานได้โดยไม่เกิดอันตรายจากไฟฟ้าแรงสูง

• ลดความเสี่ยงอันตรายจากไฟฟ้าแรงดันสูง

แม้ว่าจะตัดกระแสไฟฟ้าหลักจากระบบแล้ว แต่แผงโซลาร์เซลล์ยังคงผลิตไฟฟ้ากระแสตรงต่อไปในช่วงที่มีแสงแดด ระบบ Rapid Shutdown จะช่วยลดแรงดันไฟฟ้ากระแสตรงในโซลาร์เซลล์ ซึ่งมีแรงดันสูงและอาจเป็นอันตรายร้ายแรง เพื่อลดความเสี่ยงในการเกิดอุบัติเหตุร้ายแรงจากไฟฟ้า

• ความปลอดภัยในการซ่อมแซมและบำรุงรักษา

การตรวจสอบและบำรุงรักษาระบบโซลาร์เซลล์จำเป็นต้องใช้ความระมัดระวังสูง เนื่องจากแผงโซลาร์เซลล์ที่ทำงานอยู่มีแรงดันไฟฟ้ากระแสตรงสูง ซึ่งเป็นอันตรายต่อผู้ปฏิบัติงาน การติดตั้ง Rapid Shutdown จะช่วยลดโอกาสในการเกิดอุบัติเหตุระหว่างการซ่อมบำรุงและเพิ่มความปลอดภัยให้กับช่างไฟฟ้าหรือผู้ปฏิบัติงาน

• เป็นไปตามมาตรฐานความปลอดภัยของ NEC

การติดตั้ง Rapid Shutdown ยังถือเป็นมาตรฐานที่โรงงานอุตสาหกรรมต้องปฏิบัติตามเมื่อมีการใช้งานระบบโซลาร์เซลล์ โดยองค์กรที่ทำการติดตั้งโซลาร์เซลล์ขนาดตั้งแต่ 200 กิโลวัตต์ขึ้นไปต้องทำการติดตั้ง Rapid shutdown เพื่อลดความเสี่ยงจากอันตรายทางไฟฟ้าในกรณีฉุกเฉิน

มาตรฐานและข้อกำหนด NEC เกี่ยวกับระบบ Rapid Shutdown

มาตรฐานและข้อกำหนดของ National Electrical Code (NEC) เกี่ยวกับระบบ Rapid Shutdown มีจุดประสงค์หลักเพื่อเพิ่มความปลอดภัยสำหรับนักดับเพลิงและผู้ปฏิบัติงานที่อาจต้องสัมผัสกับระบบไฟฟ้าโซลาร์เซลล์ในกรณีฉุกเฉิน โดยมีข้อกำหนดดังนี้

• ต้องลดแรงดันไฟฟ้าในบริเวณ Array boundary ให้เหลือไม่เกิน 80 โวลต์ ภายใน 30 วินาที หรือใช้อุปกรณ์ควบคุมเพื่อลดความเสี่ยงจากการเกิดไฟดูดในการเกิดอันตรายต่อพนักงานดับเพลิง ซึ่งต้องมีผลการทดสอบตามขั้นตอน หรือ ใบรับรอง ตามมาตรฐาน UL3741 โดยรายงานผลการทดสอบต้องออกโดยสถาบันหรือหน่วยงานทดสอบที่เป็นกลาง และได้มาตรฐาน ได้แก่ TUV, VDE, Bureau Veritas, UL, CSA, InterTek หรือ PTEC
• ต้องลดแรงดันไฟฟ้าในสายเคเบิลที่อยู่นอกบริเวณ Array boundary ให้เหลือไม่เกิน 30 โวลต์ ภายใน 30 วินาที

ส่วนในประเทศไทย การติดตั้งระบบ Rapid Shutdown ต้องเป็นไปตามมาตรฐานติดตั้งทางไฟฟ้าสำหรับประเทศไทย: ระบบการผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ที่ติดตั้งบนหลังคา พ.ศ. 2565 (วสท. 022013-22) ที่กำหนดมาตรฐานเอาไว้ว่า

• เป็นอุปกรณ์ที่ใช้สำหรับระบบผลิตไฟฟ้าจากโซลาร์เซลล์ที่มีเคเบิลภายในอาคารยาวมากกว่า 1.5 เมตร หรือ เคเบิลของโซลาร์เซลล์ ยาวมากกว่า 3 เมตร
• เมื่ออุปกรณ์หยุดทำงานฉุกเฉินเริ่มทำงาน สายเคเบิลจะต้องมีแรงดันไม่เกิน 30 โวลต์ และ 240 โวลต์-แอมแปร์ ภายในเวลา 10 วินาที โดยแรงดันไฟฟ้าและกำลังไฟฟ้าต้องวัดระหว่างเคเบิลสองเส้นและระหว่างเคเบิลเส้นใดเส้นหนึ่งกับดิน
• ต้องมีการระบุอุปกรณ์ที่ทำหน้าที่หยุดทำงานฉุกเฉิน โดยติดตั้งสวิตช์เริ่มการทำงานในตำแหน่งที่เจ้าหน้าที่ดับเพลิงสามารถเข้าถึงได้ง่าย เช่น ผนังใกล้ทางเข้าอาคาร เป็นต้น

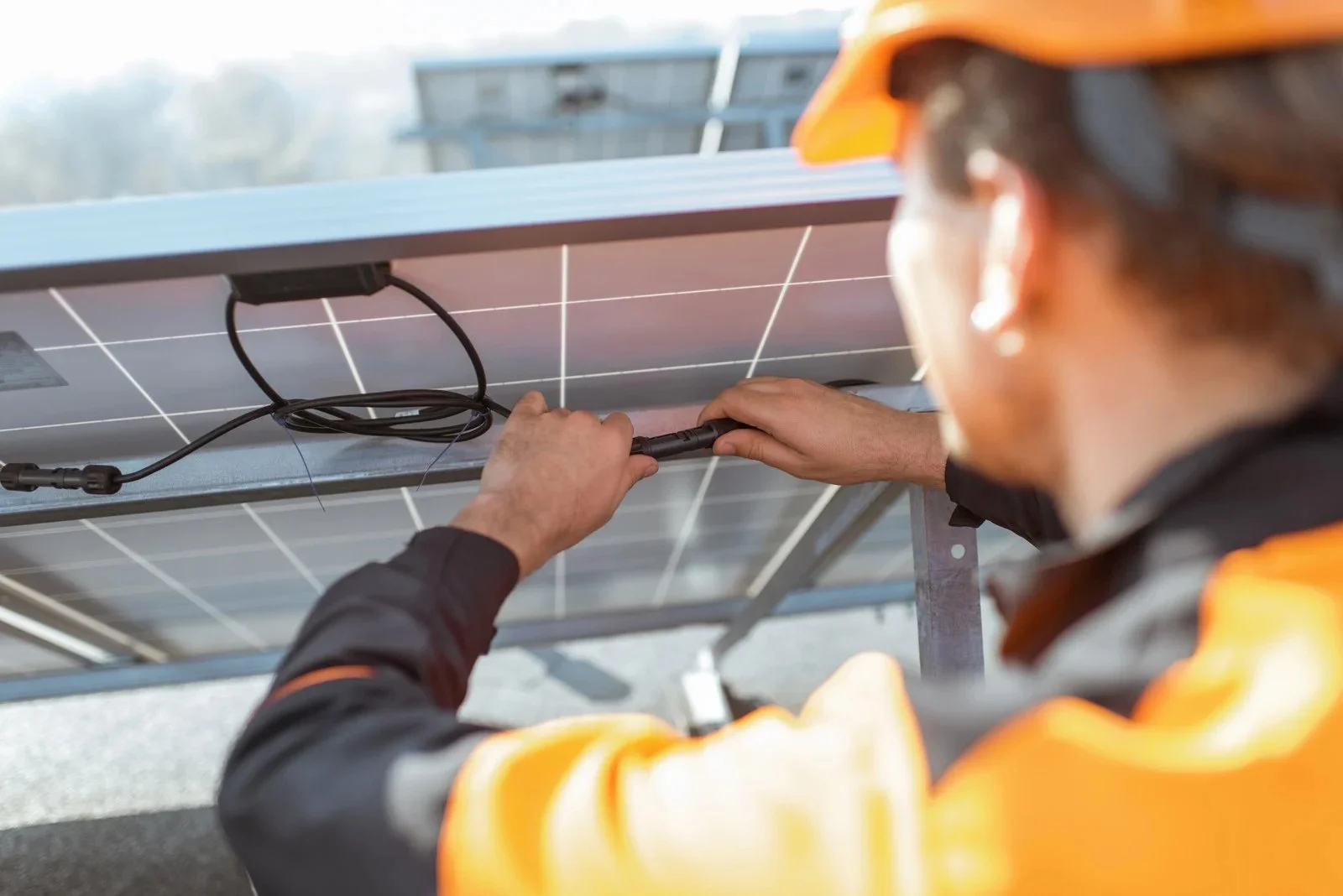

อุปกรณ์ที่รองรับกับระบบ Rapid Shutdown

1. อุปกรณ์เพิ่มประสิทธิภาพ (Power Optimizer)

Power Optimizer เป็นอุปกรณ์ที่ช่วยปรับการทำงานของแผงโซลาร์เซลล์แต่ละแผงให้มีประสิทธิภาพสูงสุดในสภาพแวดล้อมที่เปลี่ยนแปลง เช่น เมื่อมีเงาบดบังแสงอาทิตย์ หรือแผงวงจรบางจุดทำงานผิดปกติ ช่วยลดการสูญเสียพลังงานและยืดอายุการใช้งานของแผงโซลาร์เซลล์ โดยติดตั้งแยกอิสระระหว่างแผงโซลาร์เซลล์แต่ละแผง มีข้อดีคือเมื่อแผงใดแผงหนึ่งเกิดปัญหา แผงอื่น ๆ จะยังทำงานได้เต็มประสิทธิภาพ ซึ่งต่างจากสตริงอินเวอร์เตอร์ (String Inverter) แบบเดิมที่ประสิทธิภาพการผลิตพลังงานจะลดลงตามแผงที่มีประสิทธิภาพต่ำสุด

2. ไมโครอินเวอร์เตอร์ (Microinverter)

ไมโครอินเวอร์เตอร์ (Micro Inverter) คืออุปกรณ์ที่ทำหน้าที่แปลงไฟฟ้ากระแสตรง (DC) จากแผงโซลาร์เซลล์แต่ละแผงให้เป็นไฟฟ้ากระแสสลับ (AC) สำหรับใช้งานกับเครื่องใช้ไฟฟ้า โดยติดตั้งแยกอิสระใต้แผงโซลาร์เซลล์แต่ละแผง มีข้อดีคือสามารถตัดการได้ทำงานทันทีเมื่อเกิดเหตุฉุกเฉินที่แผงใดแผงหนึ่ง ทำให้รองรับระบบ Rapid Shutdown ได้ดีกว่าสตริงอินเวอร์เตอร์ (String Inverter) ที่แปลงกระแสไฟฟ้ารวมจากทั้งระบบ ซึ่งควบคุมการตัดการทำงานได้ยากกว่า

3. สวิตช์ตัดการทำงานฉุกเฉิน (Rapid Shutdown Switch)

สวิตช์ตัดการทำงานฉุกเฉิน (Rapid Shutdown Switch) จะทำหน้าที่ตัดวงจรไฟฟ้ากระแสตรง (DC) ภายในระบบโซลาร์เซลล์ทั้งหมดอย่างรวดเร็วเมื่อเกิดเหตุฉุกเฉิน โดยจะติดตั้งในตำแหน่งที่เข้าถึงได้ง่ายและปลอดภัย

ระบบ Rapid Shutdown คือหนึ่งในระบบที่สำคัญต่อการติดตั้งระบบโซลาร์เซลล์ให้เป็นไปตามมาตรฐาน วสท. และมาตรฐาน NEC เพื่อสร้างความปลอดภัยให้กับผู้ปฏิบัติงานเมื่อเกิดเหตุไม่คาดฝันขึ้น ซึ่งระบบโซลาร์เซลล์สำหรับโรงงานอุตสาหกรรม จำเป็นต้องมีการออกแบบและติดตั้งให้เหมาะสม โดยอาจใช้ราง Cable Tray หรือรางเทรย์งานเบา ที่สามารถระบายความร้อนได้ดี  เหมาะกับการจัดเก็บสายไฟจำนวนมาก เพื่อใช้ในการเดินสายไฟให้ปลอดภัย ลดความเสี่ยงในการเกิดเพลิงไหม้จากความร้อนสะสม หรือการฉีกขาดของสายไฟจากสภาพแวดล้อมภายนอก
