ข้อดีการติดตั้งรางเดินสาย (Wireways) เมื่อต้องเดินสายมากกว่า 1 กลุ่มวงจร

ผู้ช่วยศาสตราจารย์ ดร.นภดล วิวัชรโกเศศ

การเดินสายระบบไฟฟ้าโดยทั่วไป

การพิจารณาวิธีการเดินสายระบบไฟฟ้าให้กับวงจรย่อยหรือสายป้อนนั้น นอกจากจะต้องคำนึงถึงชนิดและประเภทของสายไฟฟ้า ได้แก่ สายแกนเดียวหรือหลายแกน หุ้มฉนวน มี/ไม่มีเปลือกนอก ซึ่งเป็นปัจจัยสำคัญในการออกแบบของวิศวกรไฟฟ้าแล้ว การเลือกและกำหนดรูปแบบการติดตั้งก็ต้องสัมพันธ์กับชนิดของสายไฟฟ้าที่เลือกใช้ เพื่อการติดตั้งที่มั่นคง แข็งแรง ปลอดภัย และถูกต้องตามมาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย พ.ศ. 2564 (วสท. 022001-22) มาตรฐานของการไฟฟ้านครหลวงหรือการไฟฟ้าส่วนภูมิภาค มาตรฐานของกรมโยธาธิการและผังเมือง หรือมาตรฐานอื่นที่คณะกรรมการควบคุมอาคารให้การรับรอง

การเดินสายในรางเดินสาย (Wireways)

สำหรับวิธีการติดตั้งชนิดการเดินสายในรางเดินสายไฟ (Wireways) มาตรฐาน วสท. 022001-22 ระบุว่า ค่าความสามารถในการนำกระแสของสาย ให้พิจารณาลักษณะการติดตั้งเป็นกลุ่มที่ 1 หรือ 2 และให้ใช้ค่าขนาดกระแสของสาย, Iz ตามตารางที่ 5-20 หรือ 5-27 (หน้าที่ 5-35 และ 5-41) โดยพิจารณาเป็นกรณีตัวนำกระแส 3 เส้น แต่ไม่จำเป็นต้องใช้ตัวคูณลดกระแสเรื่องจำนวนสาย ตามตารางที่ 5-8 (หน้าที่ 5-30) หากตัวนำที่มีกระแสไหลรวมกันไม่เกิน 30 เส้นในรางเดินสายนั้น

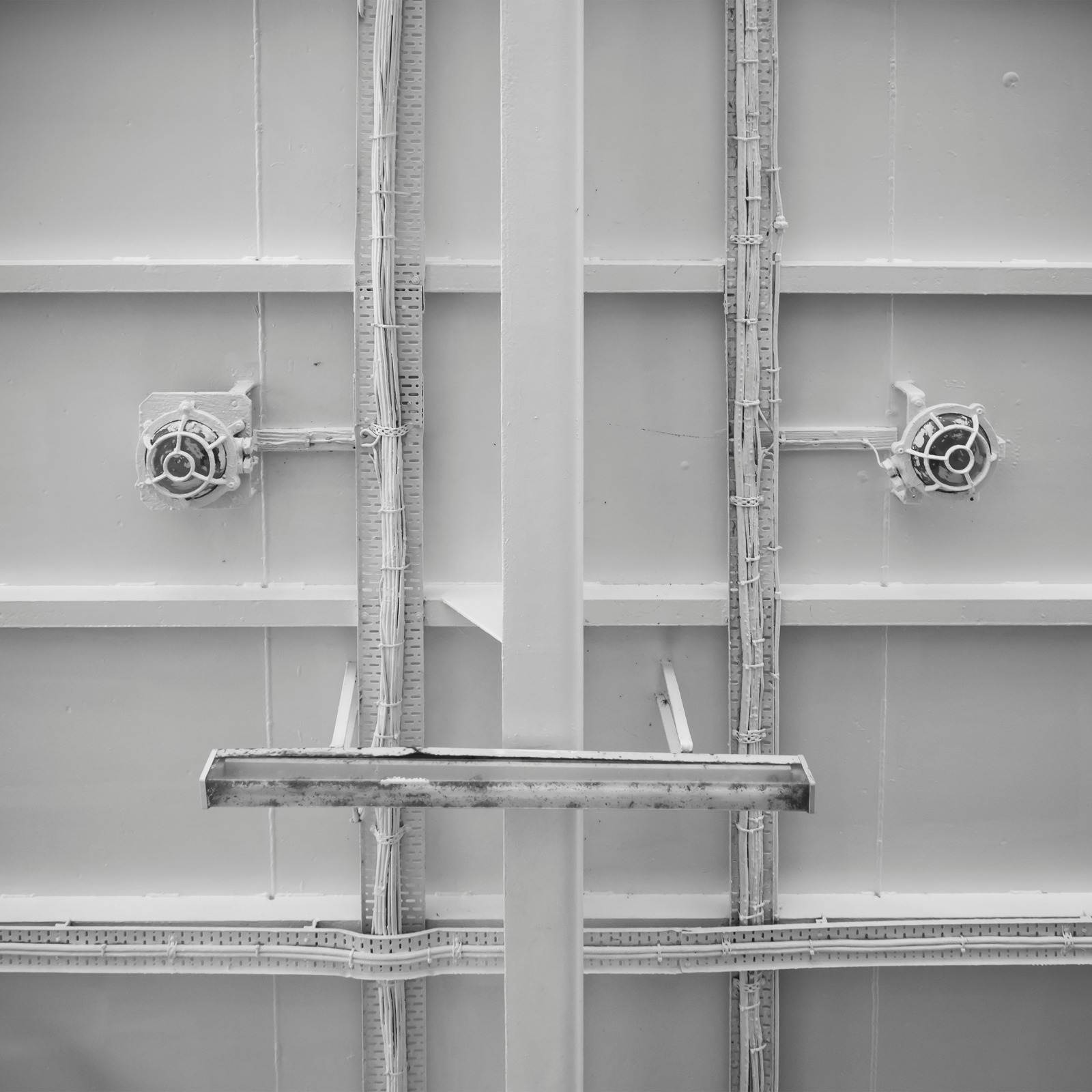

การติดตั้งด้วยรางเดินสาย (Wireways) เมื่อต้องเดินสายมากกว่า 1 กลุ่มวงจร

จากข้อมูลข้างต้น จะเห็นว่ากรณีการเดินสายที่มากกว่า 1 กลุ่มวงจร การพิจารณาเลือกการติดตั้งด้วยรางเดินสาย (Wireways) จะให้ผลทางวิศวกรรมที่ดีกว่า กล่าวคือ สายไฟฟ้าที่ติดตั้งในรางเดินสายจะสามารถนำกระแสได้มากกว่า เมื่อเปรียบเทียบกับการติดตั้งโดยวิธีเดินสายในท่อ นอกจากนี้ รางเดินสายจะมีลักษณะการเคลือบผิวด้วยสีฝุ่น หรือ Electrostatic Power Coatings ซึ่งผู้ผลิตสามารถจะพ่นสีหรือผลิตให้รางเดินสายมีสีต่าง ๆ ได้ตามความต้องการของสถาปนิก วิศวกร หรือเจ้าของอาคาร-โรงงาน เพื่อให้การติดตั้งรางเดินสาย (Wireways) สวยงาม รวดเร็ว และกลมกลืนไปกับอาคารสำนักงานหรือโรงงานได้มากกว่า แตกต่างกับสีมาตรฐานปกติของท่อไฟฟ้าที่เป็นโลหะ (เคลือบผิวด้วยสังกะสี) อโลหะที่เป็น PVC (สีเหลือง) หรือ uPVC (สีขาว) ที่หากช่างไฟฟ้าต้องการให้ท่อมีสีอื่นจากเดิมก็จำเป็นต้องทาสีทับบนผิวเดิมเท่านั้น ทำให้ควบคุมคุณภาพของงานติดตั้งได้ยากกว่า และยังใช้เวลาในการติดตั้งมากกว่านั่นเอง

หากวิศวกรไฟฟ้าหรือช่างไฟท่านใด ต้องการรางไฟคุณภาพดี ตรงตามมาตรฐานการติดตั้งทางไฟฟ้า ขอแนะนำรางเคเบิลและรางเคเบิลแบบบันไดที่ผลิตและจำหน่ายโดย KJL

• ตัวรางผลิตจากเหล็กแผ่นดำคุณภาพสูง ความหนา 2.0 มิลลิเมตร
• ออกแบบและควบคุมการผลิตด้วยระบบ Computer Numerical control (CNC)
• โครงสร้างเป็นไปตามมาตรฐาน NEMA VE 1-2017
• การชุบสังกะสีแบบจุ่มร้อนเป็นไปตามมาตรฐาน ASTM A123 / A123M ที่ความหนาเฉลี่ยของการเคลือบผิว 45-60 ไมครอน
• มีรางเคเบิลที่ทำจากสเตนเลส เหมาะสำหรับงานติดตั้งที่ต้องการวัสดุที่ทนทานต่อการกัดกร่อนมากเป็นพิเศษ

สอบถามข้อมูลสินค้าตู้ไฟ รางไฟได้ที่ KJL LINE Official Account: @KJL.connect
